Schnelladapter LA302
- Allgemein
- Bedienung
- Daten
Der Schnelladapter LA302 ist speziell für die Abdichtung von Hydraulikkomponenten mit Innengewinde in Hoch- und Niederdruckanwendungen konzipiert. Der klemmhebelbetätigte Adapter greift sicher in den Prüfling, auch bei hohen Querkräften, z.B. bei schweren oder starren Schläuchen. Je höher der Prüfdruck, desto fester klemmt sich der LA302 in das Gewinde des Prüflings. Der vordere O-Ring dichtet die Verbindung zuverlässig ab, sodass keine zusätzlichen Klemmvorrichtungen erforderlich sind.
Da sich nur eine Dichtung im Inneren des Anschlusses befindet, ist eine einfache Wartung gewährleistet.
Einsatz
Schnelladapter für Hoch- und Niederdruckprüfung von Hydraulikkomponenten mit Innengewinde.
Merkmale
- Weiter Bereich von Gewinden und Durchmessern
- einfache Wartung
- selbstspannend ohne zusätzliche Klemmvorrichtung
Den LA302 Schnelladapter in das Gewinde des zu prüfenden Bauteils einführen. Den Griff um 90° drehen, um abzudichten und den Prüfdruck anlegen zu können.
Nach der Prüfung den Griff wieder um 90° zurück drehen und den Adapter entfernen
| Technische Daten: | |
| Betriebsdruck: | Anschluss B: Vakuum bis max. 350 bar |
| Leckage: | 10-3 mbar·l/s (10-4 Pa·m3/s) |
| Temperaturbereich: | 5°C – +80°C |
| Medien: | Ölfreie Luft oder andere Gase (bitte bei Bestellung angeben) |
| Material: | Edelstahl rostfrei, Aluminium eloxiert |
| Dichtungen: | NBR |

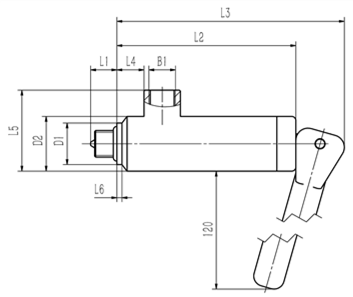

Abmessungen
| Gehäuse-
Größe |
Einlass
B1 |
D1
[mm] |
D1*
[mm] |
D2
[mm] |
D2*
[mm] |
L1
[mm] |
L2
[mm] |
L3
[mm] |
L4
[mm] |
L5
[mm] |
L6
[mm] |
L6*
[mm] |
| 2 | G 1/4″ | 19,0 | 20,5 | 27,0 | 27,0 | 13,0 | 88,5 | 118,0 | 9,0 | 40,0 | 2,5 | 4,7 |
| 3 | G 3/8″ | 23,0 | 25,9 | 32,0 | 32,0 | 16,0 | 101,5 | 131,0 | 9,5 | 50,0 | 2,0 | 4,0 |
| 4 | G 1/2″ | 27,0 | 28,9 | 37,0 | 37,0 | 17,0 | 101,5 | 131,0 | 8,0 | 55,0 | 2,8 | 4,0 |
| 5 | G 3/4″ | 33,0 | 40,5 | 40,0 | 45,0 | 19,5 | 117,0 | 146,0 | 8,0 | 69,0 | 3,0 | 8,0 |
| 6 | G 1″ | 40,0 | 46,5 | 49,0 | 49,0 | 17,0 | 140,0 | 170,0 | 18,0 | 74,0 | 3,0 | 8,0 |
| * gilt für ISO 6179 und SAE J1926 | ||||||||||||
