Schnelladapter LA802
- Allgemein
- Bedienung
- Daten
Der Schnelladapter LA802 bietet druckdichte Verbindungen an geraden Schläuchen und hat sich durch seine einfache Handhabung bewährt.
Der LA802 ist ein hebelbetätigter Adapter, der beim Verbinden und Trennen keine Seitenkräfte erzeugt, die den Prüfling oder den Füllanschluss verformen können.
Der LA802 ist mit einer internen Sicherheitsfunktion ausgestattet, die das Abziehen des Anschlusses verhindert, bis ein Druck von weniger als 5 bar erreicht ist.
Einsatz
Schnelladapter für gerade Schläuche
Drücken Sie den Griff des LA802 und stecken Sie das Prüfteil in den Schnelladapter bzw. diesen über das Prüfteil.
Lassen Sie den Griff los und die Schnellkupplung ist angeschlossen.
| Technische Daten: | |
| Betriebsdruck: | Anschluss B: Vakuum bis max. 1000 bar |
| Leckage: | 10-3 mbar·l/s (10-4 Pa·m3/s) |
| Temperaturbereich: | 5°C – +80°C |
| Medien: | Ölfreie Luft oder andere Gase (bitte bei Bestellung angeben) |
| Material: | Spannbacken: Korrosionsbeständiger rostfreier Stahl
Gehäuse: Aluminium eloxiert |
| Härte des Prüfkörpers: | 20 – 28 HRC |
| Dichtungen: | NBR, andere Ausführungen auf Anfrage |

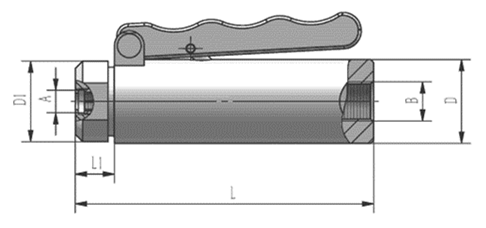

Abmessungen
nbsp]
| Gehäuse-
Größe |
Lmin*
[mm] |
Einlass B
Innengewinde |
⌀D
[mm] |
D1
[mm] |
L
[mm] |
L1
[mm] |
| 1 | 25 | G1/4″ | 28 | 102,0 | 15,0 | |
| 2 | 25 | G1/4″ | 28 | 33,5 | 138,0 | 26,0 |
|
*Lmin: Minimale Länge zum Einführen des Prüfteils |
||||||
Sie benötigen 3D-Daten für ein ausgewähltes Produkt?
Bitte hier in die E-Mail eintragen
