Schnelladapter LA800
- Allgemein
- Bedienung
- Daten

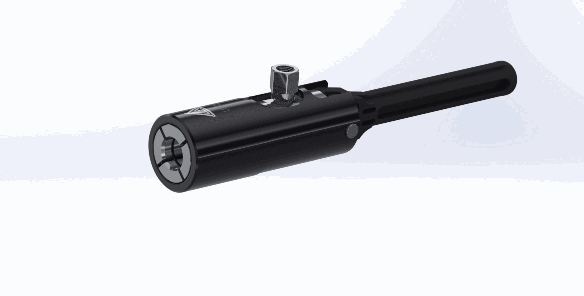

Der Schnelladapter LA800 ermöglicht eine schnelle und einfache Dichtheitsprüfung von geraden Rohren; der Anschluss ist für Unterwasser-, Druckabfall- und Vakuumprüfungen mit Helium geeignet. Der LA800 verfügt über eine eingebaute Sicherheitsvorrichtung, die verhindert, dass er sich unter Druck plötzlich löst. Die interne Dichtungsstruktur sorgt für Langlebigkeit und hohe Dichtheitsprüfleistung.
Einsatz
Schnelladapter für Druck- und Vakuumprüfung von geraden Rohren (Außendurchmesser).
Das zu prüfende Bauteil in den LA800 Schnelladapter einführen oder den Schnelladapter auf das Rohr aufstecken.
Den Griff um 90° drehen, um abzudichten und den Prüfdruck anlegen zu können. Nach der Prüfung den Griff wieder um 90° zurück drehen und den Adapter entfernen.
| Technische Daten: | |
| Betriebsdruck: | Anschluss B: Vakuum bis max. 70 bar |
| Leckage: | 10-3 mbar·l/s (10-3 Pa·m3/s) |
| Temperaturbereich: | 5°C – +80°C |
| Medien: | Ölfreie Luft oder andere Gase (bitte bei Bestellung angeben) |
| Material: | Spannbacken: Korrosionsbeständiger rostfreier Stahl
Gehäuse: Eloxiertes Aluminium |
| Dichtungen: | NBR, andere Ausführungen auf Anfrage |

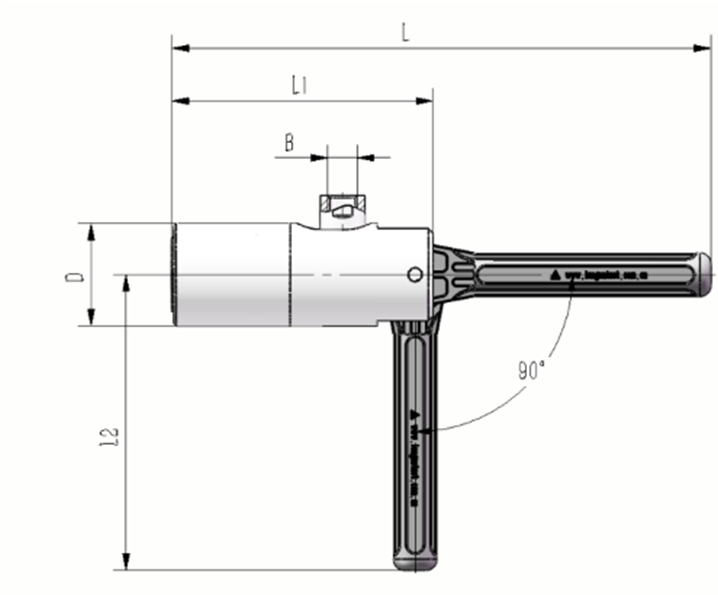

Abmessungen
| Gehäuse-
Größe |
Abdichtbereich A
+/-0,25 [mm] |
Lmin*
[mm] |
Einlass B
Innen- gewinde |
⌀D
[mm] |
L
[mm] |
L1
[mm] |
L2
[mm] |
| 1 | 3,2 (1/8″) | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 1 | 4,0 | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 1 | 4,75 (3/16″) | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 1 | 6,0 | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 1 | 6,35 (1/4″) | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 1 | 7,9 (5/16″) | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 1 | 9,5 (3/8″) | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 1 | 10,0 | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 1 | 11,1 (7/16″) | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 1 | 12,0 | 21,5 | G1/8″ | 29 | 241,5 | 117 | 132,5 |
| 2 | 12,7 (1/2″) | 21,5 | G1/4″ | 42 | 241,5 | 117 | 132,5 |
| 2 | 15,9 (5/8″) | 21,5 | G1/4″ | 42 | 241,5 | 117 | 132,5 |
| 2 | 16,05 (3/4″) | 21,5 | G1/4″ | 42 | 241,5 | 117 | 132,5 |
| 2 | 22,2 (7/8″) | 21,5 | G1/4″ | 42 | 241,5 | 117 | 132,5 |
|
*Lmin: Minimale Länge zum Einführen des Prüfteils |
|||||||
