Der Schnelladapter LA650 ist ideal für die Hochdruck- und Funktionsprüfung von Bauteilen mit Wulst, Rand, Bund, Flansch, Stutzen oder Außengewinde. In der Automobilindustrie wird der LA650 auch für die Prüfung von Kraftstoffanschlüssen, Anschlüssen für Kalt- und Warmwasser und anderen Versorgungsleitungen verwendet. Durch die Verwendung von hochwertigem Edelstahl erfüllen die Anschlüsse die strengen Anforderungen für industrielle Prüfungen.
Einsatz
Schnelladapter für Hochdruck- und Funktionsprüfung von Bauteilen mit Wulst, Rand, Bund, Flansch, Stutzen oder Außengewinde.

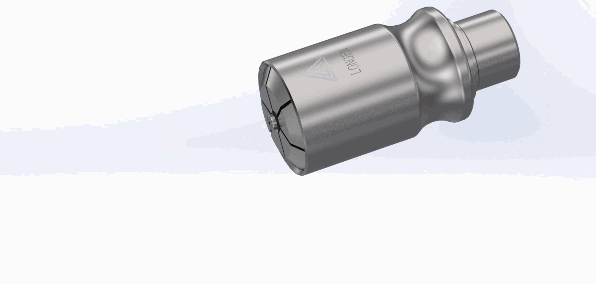

Die Schiebehülse des Schnelladapters mit der Hand festhalten und auf das Prüfteil ausrichten;
die Schiebehülse bis zum Ende vorschieben;
| Technische Daten: | |
| Betriebsdruck: | Anschluss B: Vakuum bis max. 350 bar |
| Leckage: | 10-3 mbar·l/s (10-4 Pa·m3/s) |
| Temperaturbereich: | 5°C – +80°C |
| Medien: | Luft, Wasser, Öl |
| Material: | Edelstahl rostfrei |
| Dichtungen: | NBR, andere Ausführungen auf Anfrage |

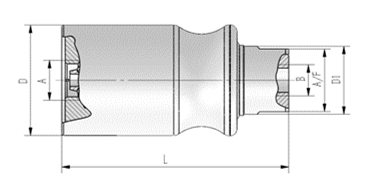

Abmessungen
| Gehäuse-
Größe |
A* | B | D
[mm] |
D1
[mm] |
L
[mm] |
A/F
[mm] |
| 1 | M14 | G 1/8″ | 36 | 22 | 75 | 19 |
| 2 | M20 | G 3/8″ | 41 | 27 | 80 | 24 |
| 3 | M24 | G 3/8″ | 46 | 30 | 80 | 27 |
| * Andere Größen auf Anfrage | ||||||
