Schnelladapter LA200
- Allgemein
- Bedienung
- Daten
Der Schnelladapter LA200 wurde speziell für Druck- und Vakuumprüfungen an Bauteilen mit Innengewinde entwickelt,
z. B. an Fittings, Armaturen, Rohren, Kesseln, Tanks, Wärmetauschern usw.. Schrauben Sie den Adapter nur handfest in das Gewinde ein, bis die O-Ring-Dichtung den Prüfling berührt. Der LA200 dichtet ohne Schraubenschlüssel, Dichtmittel oder Klebeband. Die NBR-Dichtungen erfüllen die meisten industriellen Anforderungen.
Der LA200 ist als Adapter mit Medieneinlass, mit oder ohne Drehgelenk und als Abdichtstecker erhältlich.
Einsatz
Schnelladapter für Druck- und Vakuumprüfung an Bauteilen mit Innengewinde.
Merkmale
- Weiter Bereich von Rohrdurchmessern und Gewindearten
- Die Dichtung muss nicht eingestellt werden
- Mit Drehgelenk erhältlich für einfacheres Einschrauben mit Schlauch
- Verlängerte Ausführung für beengte Einbauverhältnisse
- auch als Hochdruckausführung lieferbar

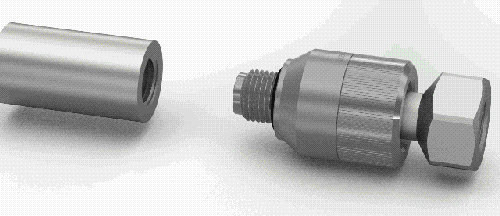

Drehen Sie den Stecker handfest in das Gewinde ein;
Ziehen Sie ihn vorsichtig mit den Fingern an, damit die O-Ringe richtig zusammengedrückt werden.
Der Schnelladapter LA200 ist angeschlossen und der Prüfdruck kann angelegt werden.
Trennen Sie nach dem Gebrauch den Prüfdruck und schrauben Sie dann den Anschluss ab.
| Technische Daten: | |
| Betriebsdruck: | Anschluss B: Vakuum bis max. 345 bar |
| Leckage: | 10-3 mbar·l/s (10-4 Pa·m3/s) |
| Temperaturbereich: | 5°C – +80°C |
| Medien: | Ölfreie Luft oder andere Gase (bitte bei Bestellung angeben) |
| Material: | Edelstahl, rostfrei |
| Dichtungen: | NBR, andere Ausführungen auf Anfrage |

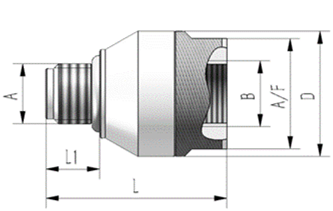

Abmessungen
Abdichtdapter
Adapter mit Medieneinlass
Adapter mit Medieneinlass und Drehgelenk
| Gehäuse-
Größe |
B | ⌀D
[mm] |
L1
[mm] |
L2
[mm] |
A/F
[mm] |
L4
[mm] |
| 01 | G1/8″ | 20,5 | 31,0 | 8,5 | 45,3 | 17,0 |
| 1 | G1/8″ | 20,5 | 33,0 | 9,0 | 47,3 | 17,0 |
| 2 | G1/4″ | 25,0 | 36,0 | 10,7 | 52,0 | 19,0 |
| 3 | G3/8″ | 30,0 | 39,5 | 11,0 | 57,3 | 24,0 |
| 4 | G1/2″ | 35,0 | 47,5 | 14,5 | 70,7 | 30,0 |
| 5 | G3/4″ | 43,0 | 50,5 | 15,6 | 76,0 | 36,0 |
| 6 | G1″ | 50,0 | 60,0 | 18,0 | * | * |
| 7 | * | 60,0 | 55,0 | 19,2 | 84,3 | 50,0 |
| 8 | * | 69,35 | 62,0 | 19,2 | 94,4 | 60,0 |
| 9 | * | 82,0 | 70,0 | 21,0 | 102,7 | 75,0 |
| * auf Anfrage | ||||||
