Schnelladapter LA301
Der Schnelladapter LA301 wird für die Dichtheitsprüfung oder Druckprüfung von Bauteilen mit Außengewinde verwendet. Der Schnelladapter wird manuell bedient und ist sofort einsatzbereit.
- Allgemein
- Bedienung
- Daten
Item 1
Der Schnelladapter LA301 wird für die Dichtheitsprüfung oder Druckprüfung von Bauteilen mit Außengewinde verwendet und kann sofort angeschlossen werden, was die Effizienz und Zuverlässigkeit der Verbindung erheblich steigern kann.
Sonderausführungen, z.B. Steckverbinder in längerer oder kürzerer Ausführung, als Stecker etc. sind möglich.
Einsatz
Schnelladapter für Druck- und Vakuumprüfung von Bauteilen mit Außengewinde.
Merkmal
- Weiter Bereich von Gewindearten
- selbstspannend ohne weitere Hilfsvorrichtung
- Ausführung mit Druckluftunterstützung lieferbar

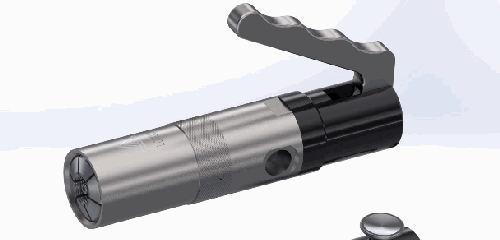

Drücken Sie den Griff und stecken Sie das Prüfteil in den Schnelladapter bzw. diesen über das Gewinde.
Lassen Sie den Griff los und die Schnellkupplung ist angeschlossen.
| Technische Daten: | |
| Betriebsdruck: | Anschluss B: Vakuum bis max. 350 bar |
| Leckage: | 10-3 mbar·l/s (10-4 Pa·m3/s) |
| Temperaturbereich: | 5°C – +80°C |
| Medien: | Ölfreie Luft oder andere Gase (bitte bei Bestellung angeben) |
| Material: | Edelstahl rostfrei, Aluminium, eloxiert |
| Dichtungen: | NBR |

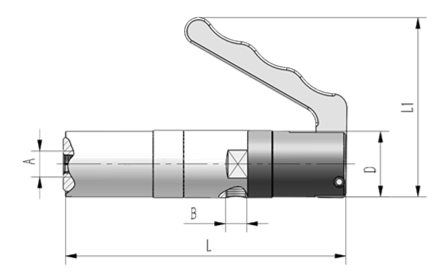

Abmessungen
| Gehäuse-
Größe |
B1 | D1
[mm] |
D2
[mm] |
D3
[mm] |
| 1 | G 1/8″ | 33 | 137,2 | 86,4 |
| 2 | G 1/4″ | 40 | 137,2 | 86,4 |
| 3 | G 3/8″ | 52 | 137,2 | 86,4 |
