Schnelladapter LA201
- Allgemein
- Bedienung
- Daten
Der Schnelladapter LA201 bietet schnelle, leckdichte Verbindungen zu Bauteilen mit Außengewinde zum Testen, Füllen, Abdichten und Entlüften. Ziehen Sie den Anschluss nur handfest auf das Gewinde, bis die O-Ring-Dichtung den Prüfling berührt. Der LA201 dichtet ohne Schraubenschlüssel, Dichtmittel oder Klebeband. Die NBR-Dichtungen erfüllen die meisten industriellen Anforderungen.
Der LA201 ist als Adapter mit Medieneinlass und als Stopfen erhältlich.
Einsatz
Schnelladapter für Druck- und Vakuumprüfung an Bauteilen mit Außengewinde.
Merkmale
- Weiter Bereich von Rohrdurchmessern und Gewindearten
- Die Dichtung muss nicht eingestellt werden
- auch als Hochdruckausführung lieferbar

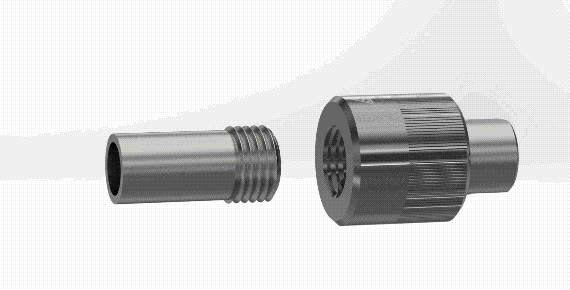

Drehen Sie den Adapter handfest auf das Gewinde;
Ziehen Sie ihn vorsichtig mit den Fingern an, damit die O-Ringe richtig zusammengedrückt werden.
Der Schnelladapter LA201 ist angeschlossen und der Prüfdruck kann angelegt werden.
Trennen Sie nach dem Gebrauch den Prüfdruck und schrauben Sie dann den Anschluss ab.
| Technische Daten: | |
| Betriebsdruck: | Anschluss B: Vakuum bis max. 345 bar |
| Leckage: | 10-3 mbar·l/s (10-4 Pa·m3/s) |
| Temperaturbereich: | 5°C – +80°C |
| Medien: | Ölfreie Luft oder andere Gase (bitte bei Bestellung angeben) |
| Material: | Edelstahl, rostfrei |
| Dichtungen: | NBR, andere Ausführungen auf Anfrage |
Abmessungen
Abdichtdapter
Adapter mit Medieneinlass
| Gehäuse-
Größe |
B1 | ⌀D
[mm] |
L1
[mm] |
L2
[mm] |
| 1 | G1/8″ | 22,0 | 25,2 | 35,2 |
| 2 | G1/4″ | 27,0 | 26,2 | 40,2 |
| 3 | G3/8″ | 32,0 | 27,9 | 37,9 |
| 4 | — | 35,0 | 27,9 | 37,9 |
| 5 | G1/2″ | 37,0 | 32,7 | 50,7 |
| 6 | G3/4″ | 44,0 | 33,7 | 51,7 |
| 7 | G1″ | 52,0 | 39,4 | 59,9 |
