Schnelladapter LA-FE
- Allgemein
- Bedienung
- Daten

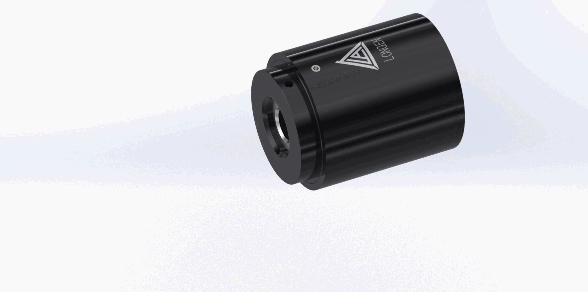

Der Schnelladapter LA-FE dichtet Rohre, Schläuche und Bauteile mit Außengewinde zuverlässig und schnell ab.
Ausgestattet mit Elastomerdichtungen ist der LA-FE ideal zum Abdichten von unrunden und rauen Oberflächen und zum Ausgleichen von großen Toleranzen am Prüfling.
Durch die pneumatische Betätigung eignet sich der Anschluss besonders gut für die Automatisierung von Prüfabläufen.
Der Verbinder übt keine axiale und laterale Kraft auf den Prüfling aus.
Einsatz
Schnelladapter für Druck- und Vakuumprüfung von geraden Rohren (Außendurchmesser) oder Rohren mit Verpressung, Aufweitung, Flansch oder Schlauchtülle.
Merkmale
- Pneumatische Bedienung
- Einsatz in automatisierten Umgebungen (Maschinenbau)
- Keine Beschädigung des Prüflings
Sonderlösungen

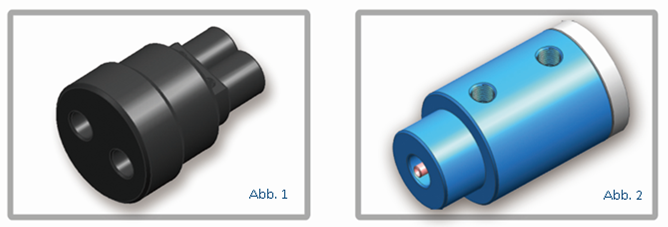

Sonderausführungen, z.B. Zwillingsanschlüsse zur Abdichtung von eng beieinander liegenden Anschlüssen (siehe erste Abbildung), sowie zur Abdichtung von Gummi- und anderen Materialschläuchen (siehe zweite Abbildung) sind auf Anfrage erhältlich.
Den Schnellanschluss mit einer Befestigungsklemme sichern. Den Prüfling in den LA-FE-Schnelladapter stecken (bzw. den Schenlladapter über den Prüfling führen) und den Schnelladapter mit der Steuerluftversorgung verbinden.
Prüfluft zuführen.
Den Prüfdruck immer ablassen, bevor die Verbindung getrennt wird;
Den Schnellanschluss entfernen, nachdem der Steuerdruck abgelassen wurde.

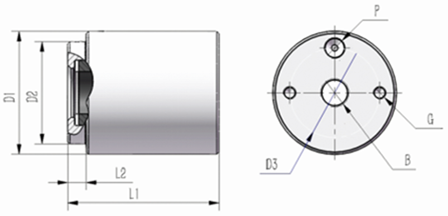

Abmessungen
| Gehäuse-
Größe |
Einlass B
Innengewinde |
Steuerluft
Anschluss P Innengewinde |
Montage G | D1
[mm] |
D2
[mm] |
D3
[mm |
L1
[mm] |
L2
[mm] |
| 001* | G1/8″ | M5 | M3 | 21,3 | — | 16,0 | 43,7 | — |
| 01 | G1/8″ | M5 | M5 | 37,8 | 32,5 | 27,9 | 52,1 | 8,9 |
| 1 | G1/8″ | G1/8″ | M6 | 56,4 | 46,9 | 41,1 | 69,1 | 8,5 |
| 2 | G1/8″ | G1/8″ | M6 | 79,0 | 68,8 | 63,5 | 88,9 | 14,4 |
| 3 | G1/8″ | G1/8″ | M6 | 107,4 | 91,0 | 82,5 | 113,8 | 29,5 |
| 4 | G1/8″ | G1/8″ | M6 | 139,2 | 122,0 | 108,0 | 116,8 | 27,7 |
| 5 | G1/2″ | G1/8″ | M6 | 177,3 | 161,8 | 139,7 | 116,8 | 35,1 |
| 6 | G1/2″ | G1/8″ | M6 | 190,0 | 174,5 | 155,4 | 126,2 | 35,1 |
| * bei der Gehäusegröße 001 befindet sich ‘P’ auf dem Durchmesser des Steckers anstatt auf der Stirnfläche | ||||||||
